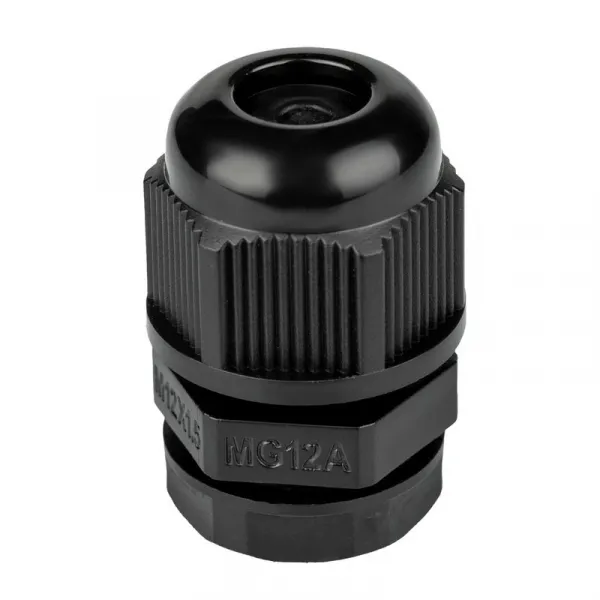

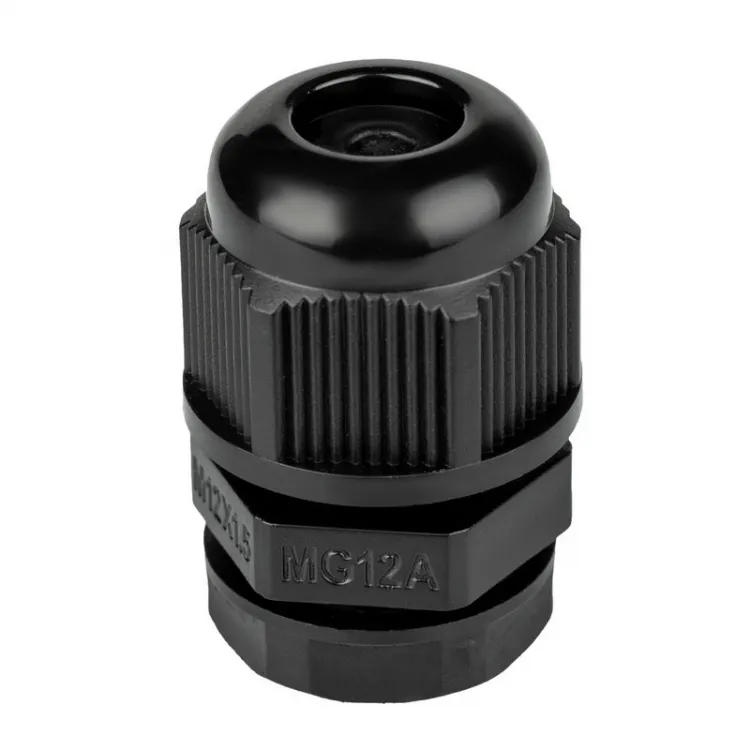

Кабельний ввід (сальник) MG 12x1,5

Герметичний кабельний ввід MG12 з метричним різьбленням має ступінь захисту IP68 і застосовується для введення кабелів та проводів у шафи електротехнічного призначення, такі як ввідно-розподільні пристрої, шафи освітлення, пульти управління, ящики обліку та інше. Гермоввод (сальник) захищає всю збірку від проникнення вологи та пилу в місці введення, обмежує радіус вигину кабелю, що приєднується, захищаючи його від швидкого зносу та розриву жил провідників, запобігає вириванню кабелю із введення. Ступінь захисту кабельного вводу при цьому має бути не нижчим від ступеня захисту всього пристрою.

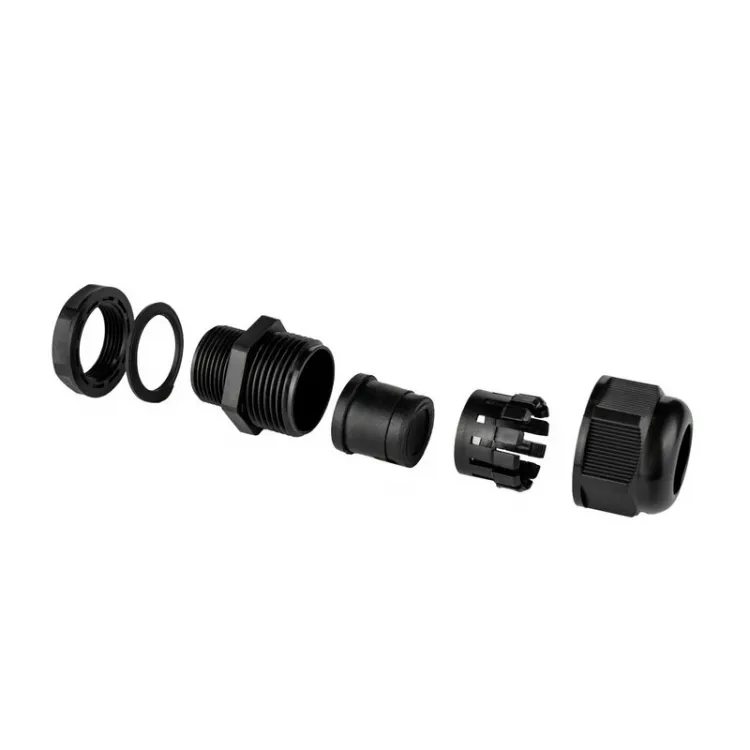

Конструкція кабельного вводу MG:
• корпус;
• кільце ущільнення;
• елемент ущільнення із захисною мембраною;
• гайка ущільнення;
• муфта з пелюстками притискання;<
• гайка фіксації.

Матеріал кабельного вводу (гермоввода) MG:
• деталі вводу – поліамід;
• ущільнювач – неопрен.

Вибір гермовводу

При виборі гермовводу однією з найважливіших властивостей є ступінь захисту від пилу і вологи, тобто він підбирається відповідно до умов експлуатації. Далі враховується тип і переріз кабелю, з яким кабельний ввід буде застосовуватися, а також розмір різьблення самого вводу. Розмір різьблення сальника важливий, якщо він буде встановлюватися в готовий отвір. У разі встановлення в отвір та закріплення за допомогою гайки фіксації розмір різьблення кабельного вводу значення не має.

Монтаж кабельного вводу

Встановлення кабельного вводу здійснюється за допомогою газового або трубного ключа (різновид розвідного ключа). Для цього в металевій стінці шафи пробивається отвір необхідного діаметру. Корпус гермовводу встановлюється з однієї сторони, а фіксуюча гайка закручується з іншого боку. Ущільнююча гайка закручується після протягування через сальник провідника.

Розміри кабельного вводу  MG12:
C1 – 12 мм;
C2 – 9 мм.
