Код: ТТ03021

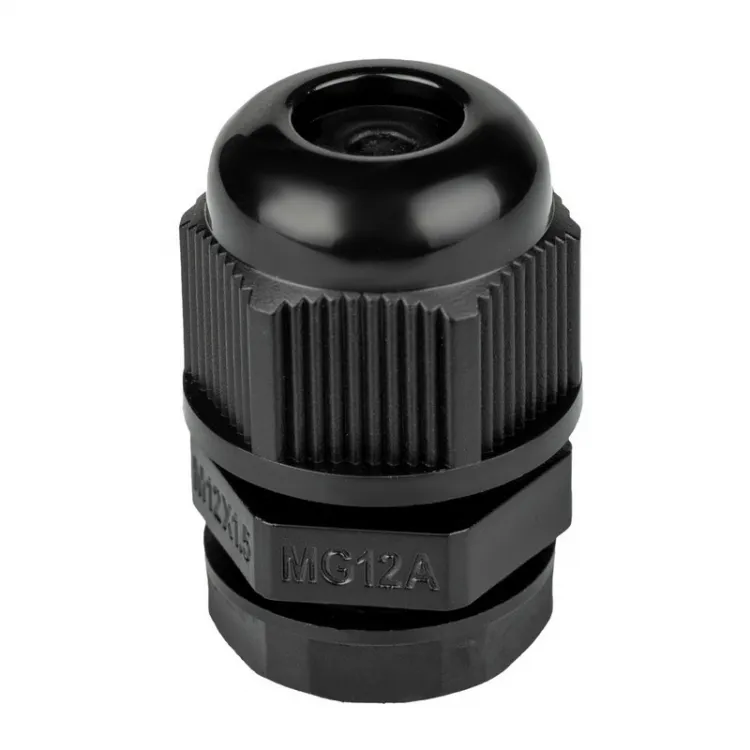

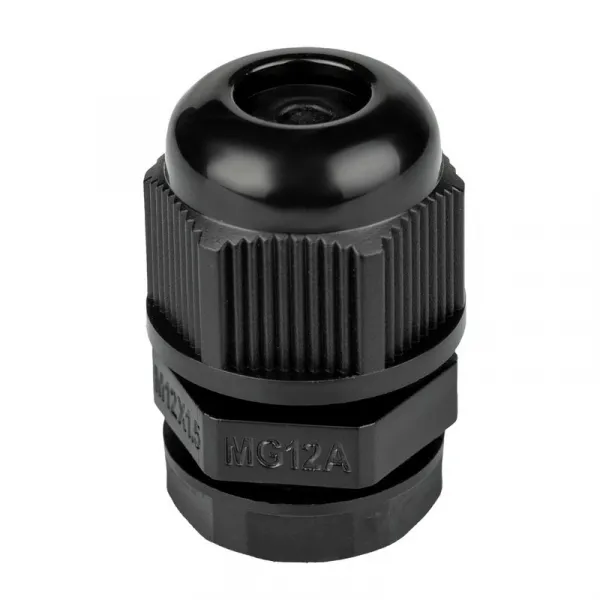

Герметичный кабельный ввод MG12 с метрической резьбой имеет степень защиты IP68 и применяется для ввода кабелей и проводов в шкафы электротехнического назначения, такие как вводно-распределительные устройства, шкафы освещения, пульты управления, ящики учета и прочее. Гермоввод (сальник) защищает всю сборку от проникновения влаги и пыли в месте ввода, ограничивает радиус изгиба присоединяемого кабеля, защищая его от быстрого износа и разрыва жил проводников, предотвращает вырывание кабеля из ввода. Степень защиты кабельного ввода при этом должна быть не ниже степени защиты всего устройства.

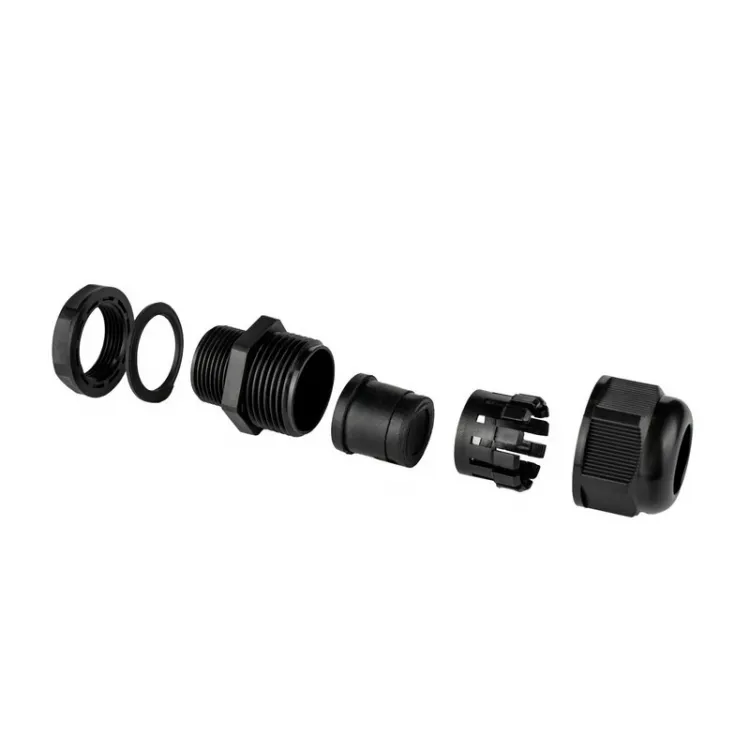

Конструкция кабельного ввода MG:
• корпус;
• уплотнительное кольцо;
• гайка уплотнения;
• уплотнительный элемент с защитной мембраной;
• муфта с прижимными лепестками;
• фиксирующая гайка.
Материал кабельного ввода (гермоввода) MG:
• детали ввода – полиамид;
• уплотнители – неопрен.
Выбор гермоввода
При подборе гермоввода одним из самых важных параметров является степень защиты от пыли и влаги, т.е. он подбирается в зависимости от условий эксплуатации. Далее учитывается тип и сечение кабеля, с которым кабельный ввод будет применяться, а также размер резьбы самого ввода. Размер резьбы кабельного ввода важен, если он будет устанавливаться в уже готовое резьбовое отверстие. В случае установки в отверстие и закрепление с помощью фиксирующей гайки размер резьбы кабельного ввода значения не имеет.
Установка кабельного ввода
Монтаж кабельного ввода осуществляется с помощью газового или трубного ключа (разновидность разводного ключа). Для этого в металлической стенке шкафа пробивается отверстие необходимого диаметра. Корпус гермоввода устанавливается на одну сторону, а фиксирующая гайка закручивается с другой стороны. Уплотняющая гайка закручивается после протягивания через сальник проводника.
Размеры кабельного ввода MG12:
C1 – 12 мм;
C2 – 9 мм.
