Матеріал конектора: латунь із лудінням
Матеріал додаткової втулки: мідь із лудінням
Номінальний струм: 24 А
Плоскі вібростійкі конектори з частковою ізоляцією застосовують для швидкого і зручного з'єднання між собою і з клемами обладнання мідних багатодротяних проводів. Монтаж даних конекторів на провід здійснюється методом опресування. Їхнє застосування дає змогу швидко створювати і перепідключати швидкороз'ємні з'єднання, що мають високу стійкість до вібрацій. Вібростійкі плоскі конектори допускається застосовувати на рухомих складах, де постійно виникають вібрації, а також в інших місцях.
Для монтажу плоских вібростійких конекторів потрібен спеціальний інструмент для опресування наконечників в ізоляції: HS-30J, SN-0725, REL 20025, REL 2206. Процес обтиску конекторів проводиться безпосередньо поверх ізоляції.

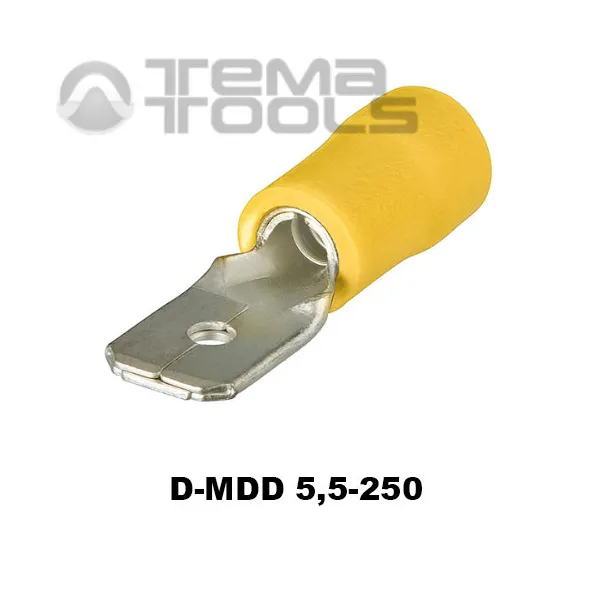

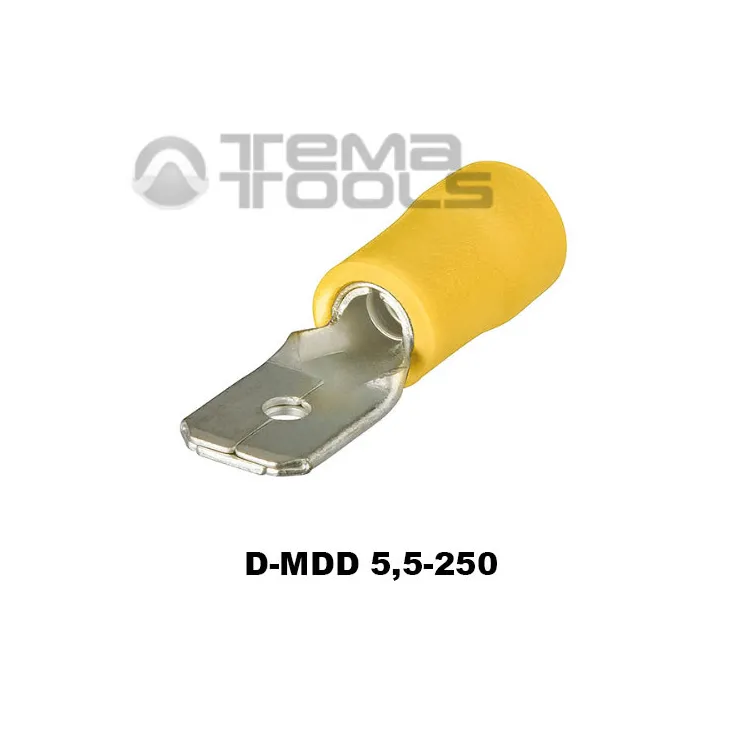

Конструктивно вібростійкий плоский роз'єм D-FDD являє собою гніздо типу "мама", а роз'єм D-MDD виготовляється у вигляді плоского штиря типу "тато". Щоб збільшити міцність з'єднання дроту з конектором, і збільшити площу контакту між дротом і конектором, у хвостовій частині є додаткова мідна втулка, яка на додаток ще й спрощує процес уведення багатодротяного мідного дроту.
Вібростійкість з'єднанню між плоскими конекторами D-FDD і D-MDD забезпечують виступи та отвори в конструкції. Конектор типу "мама" має заглиблення фіксатор, який поєднується з отвором на конекторі штирі типу "тато". У момент з'єднання конекторів вони поєднуються і зчіплюються, вимагаючи надалі додаткового зусилля для роз'єднання.
Температура експлуатації: от -40°C до 70°C
Ød - 3.4 мм
W - 6.3 мм
L - 24 мм
B - 13 мм
T - 0.8 мм
