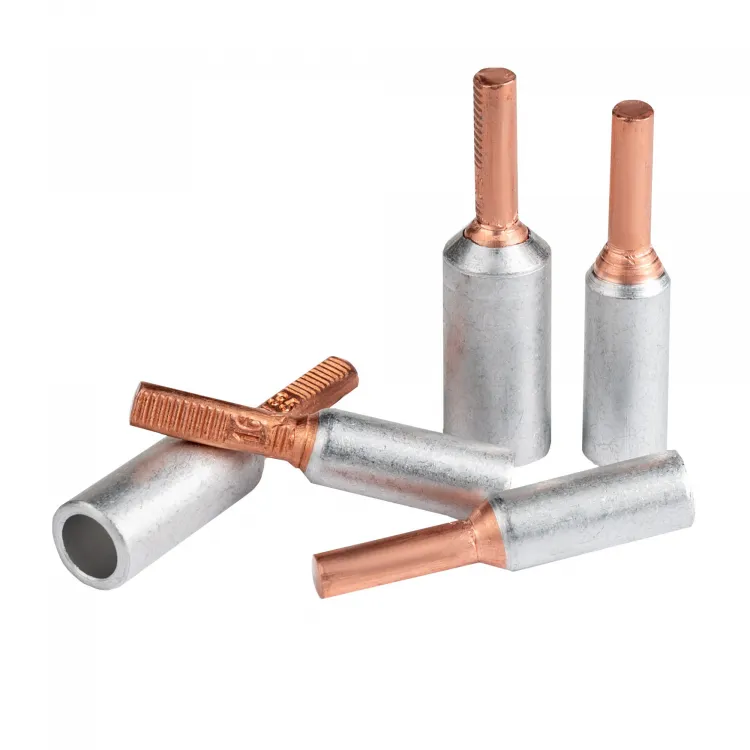

Наконечник силовий PBL 70 (GTLC) штирьовий мідно-алюмінієвий

Штирові мідно-алюмінієві наконечники PBL (GTLC) застосовуються для окінцювання силових алюмінієвих кабелів і проводів. Такі наконечники зручно застосовувати за необхідності під'єднання алюмінієвих кабелів до клем автоматичних вимикачів та інших електротехнічних пристроїв, у конструкції яких є контактні групи з вузькими ввідними пазами.

Контактна площадка штирьових мідно-алюмінієвих наконечників PBL не має у своїй конструкції будь-яких отворів для фіксації, вони розраховані на кріплення за допомогою притискних пластин. Якщо ж в електротехнічному пристрої передбачена фіксація тільки за допомогою гвинта, то доведеться використовувати інші наконечники.

Хвостова частина наконечника виготовляється з алюмінієвої трубки, контактний майданчик у вигляді круглого штиря виготовляється з міді. З'єднання алюмінієвої і мідної частини наконечника здійснюється методом контактного зварювання, що забезпечує надійність контакту і виключає нагрівання місця з'єднання.

Монтаж наконечника на алюмінієвий кабель здійснюється методом опресування, для кращого контакту між хвостовою частиною наконечника і кабелем наноситься контактна паста.
