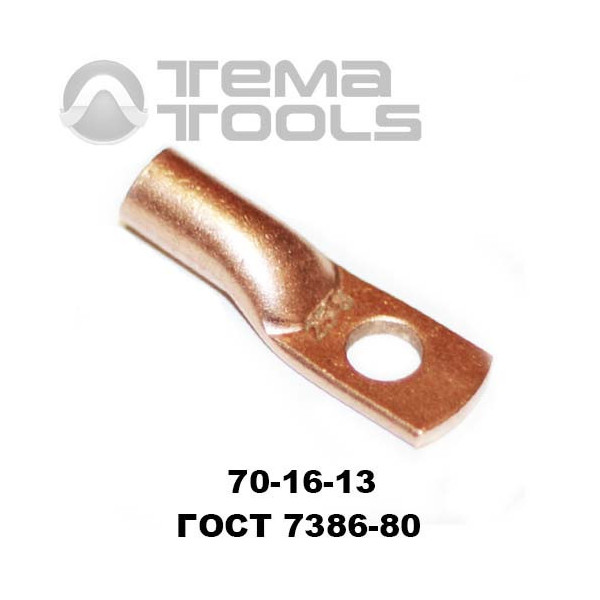

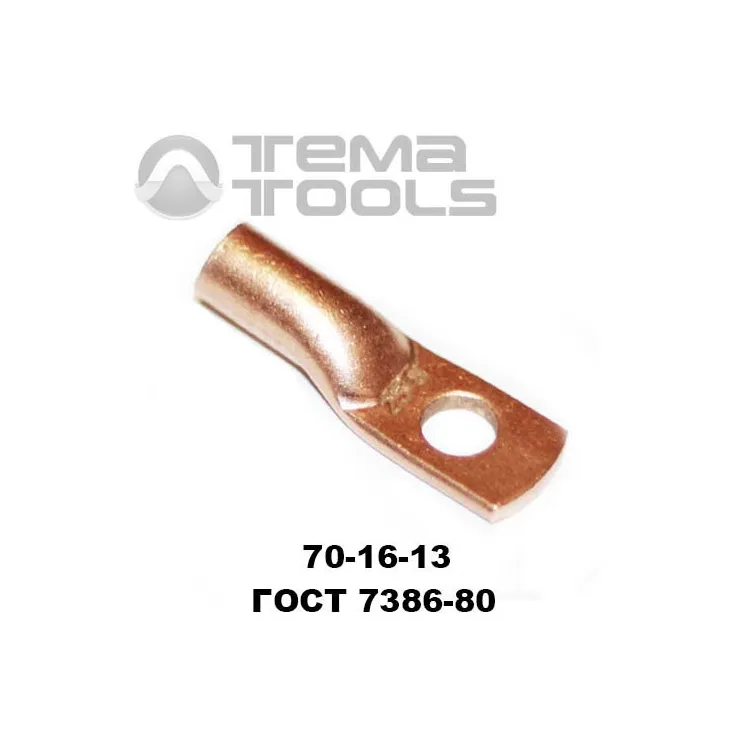

Наконечник кабельний мідний 70-16-13

Мідні кабельні наконечники ГОСТ 7386-80 застосовують для опресовування багатожильних мідних кабелів із класом гнучкості 5 і 6 для їхнього подальшого надійного під'єднання до мідних шин і обладнання. Під час окінцювання кабелів 2 і 3 класу гнучкості для правильного підбору наконечників слід користуватися спеціальними таблицями.

Мідні кабельні наконечники, виконані за ГОСТ 7386-80, виготовляють із мідної трубки класу М2. Для зручності монтажу після виготовлення наконечники піддаються відпалу, що надає їм більшої пластичності. Після виробництва вони обов'язково піддаються обробці для видалення задирок і гострих країв.

Додаткові параметри кабельного мідного наконечника 70-16-13 ГОСТ 7386-80
Діаметр контактного стрижня D - 16 мм
Внутрішній діаметр D1 - 13 мм
Діаметр трубки d - 16 мм
Довжина l - 65 мм
Вхід кабелю l - 26 мм
Ширина b - 24 мм
