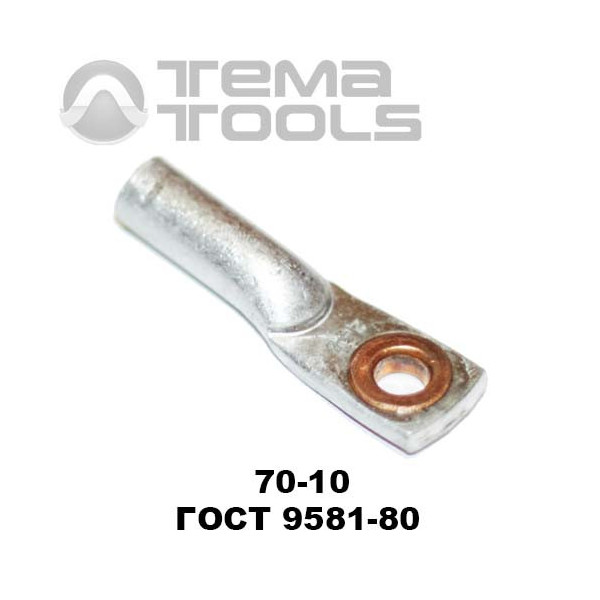

Наконечник кабельний мідно-алюмінієвий 70-10

Мідно-алюмінієві наконечники виготовляють із двох металів, міді та алюмінію. Їх застосовують для окінцювання алюмінієвих кабелів за необхідності їхнього підключення до алюмінієвих шин і клем. Алюміній є основним матеріалом наконечника, в якості якого виступає алюміній марки АД1. Мідь марки М1 застосовується тільки як вставка у вигляді кільця, що встановлюється в отвір для болта. Контакт між наконечником і мідною шиною здійснюється якраз через мідну вставку.

Додаткові розміри наконечника кабельного мідно-алюмінієвого 70-10 ГОСТ 9581-80:
Діаметр контактного отвору D – 10,5 мм
Діаметр мідної шайби D1 – 22 мм
Внутрішній діаметр трубки d – 12 мм
Ширина плоскої частини B – 25 мм
Глибина входу кабелю L1 – 38 мм
Загальна довжина L – 86 мм
Матеріал корпусу – алюміній АД1М
Матеріал втулки – мідь М1
