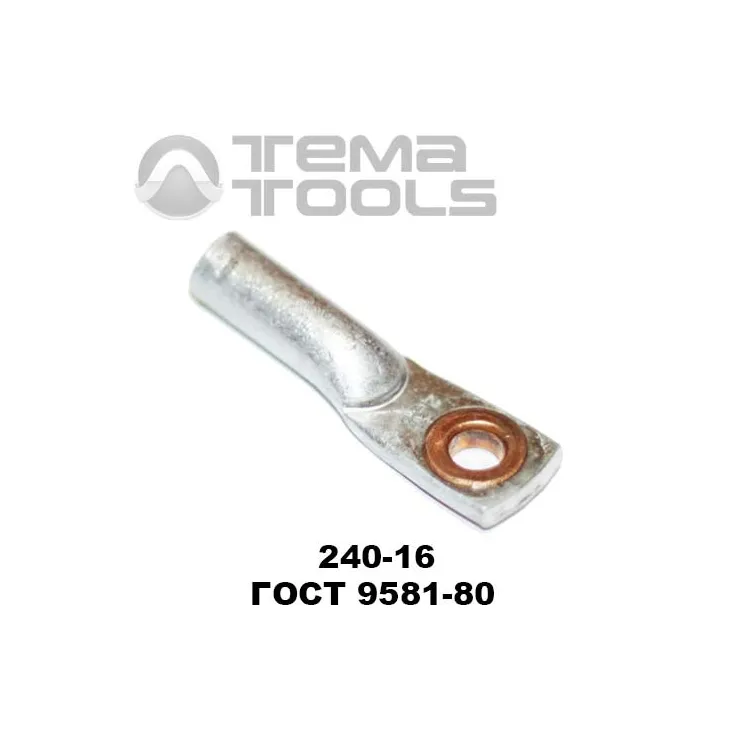

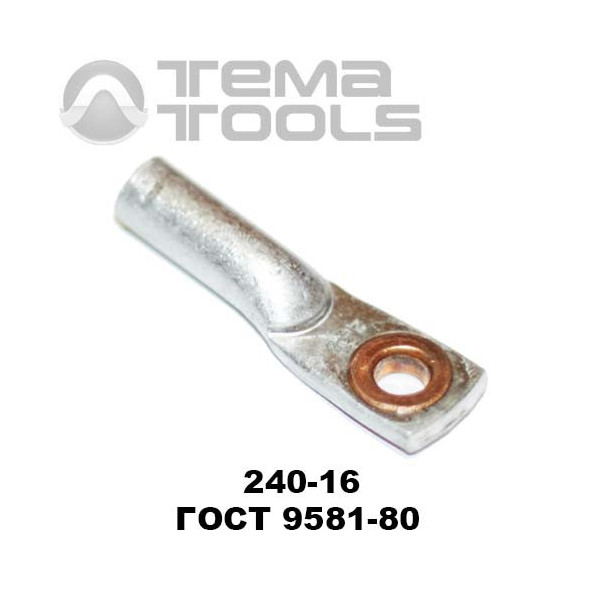

Наконечник кабельний мідно-алюмінієвий 240-16

Мідно-алюмінієві наконечники виготовляють із двох металів, міді та алюмінію. Їх застосовують для окінцювання алюмінієвих кабелів за необхідності їхнього підключення до алюмінієвих шин і клем. Алюміній є основним матеріалом наконечника, в якості якого виступає алюміній марки АД1. Мідь марки М1 застосовується тільки як вставка у вигляді кільця, що встановлюється в отвір для болта. Контакт між наконечником і мідною шиною здійснюється якраз через мідну вставку.

Додаткові розміри наконечника кабельного мідно-алюмінієвого 240-16 ГОСТ 9581-80:
Діаметр контактного отвору D – 17 мм
Діаметр мідної шайби D1 – 34 мм
Внутрішній діаметр трубки d – 20 мм
Ширина плоскої частини B – 40 мм
Глибина входу кабелю L1 – 53 мм
Загальна довжина L – 126 мм
Матеріал корпусу – алюміній АД1М
Матеріал втулки – мідь М1
