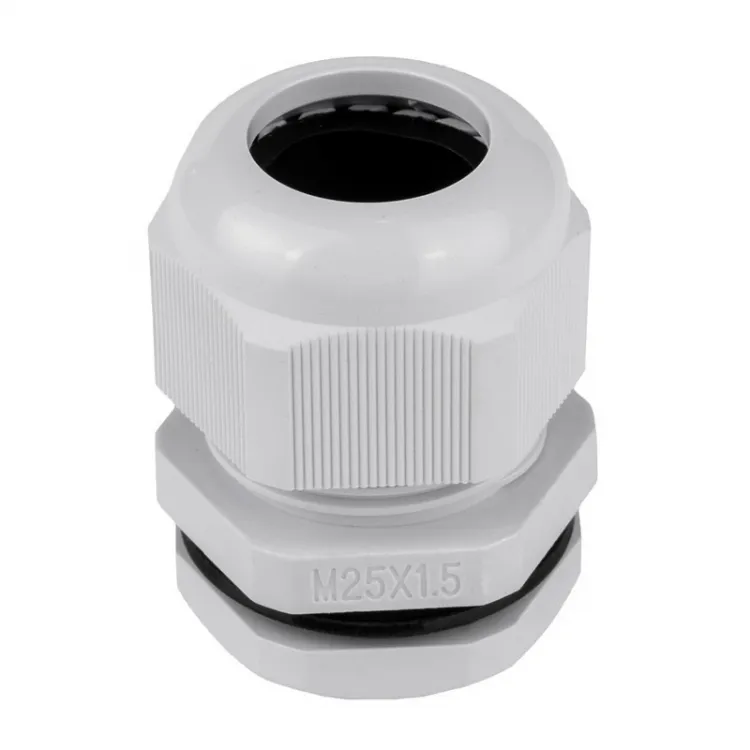

Кабельний ввід (сальник) M 25x1,5 метричний

Кабельний ввід M25x1.5 з метричним різьбленням має ступінь захисту IP68 і застосовується для введення кабелів та проводів у шафи електротехнічного призначення, такі як ввідно-розподільні пристрої, шафи освітлення, пульти управління, ящики обліку та інше. Гермоввод (сальник) захищає всю збірку від проникнення вологи та пилу в місці введення, обмежує радіус вигину кабелю, що приєднується, захищаючи його від швидкого зносу та розриву жил провідників, запобігає вириванню кабелю із вводу. Ступінь захисту кабельного вводу при цьому має бути не нижчою від ступеня захисту всього пристрою.

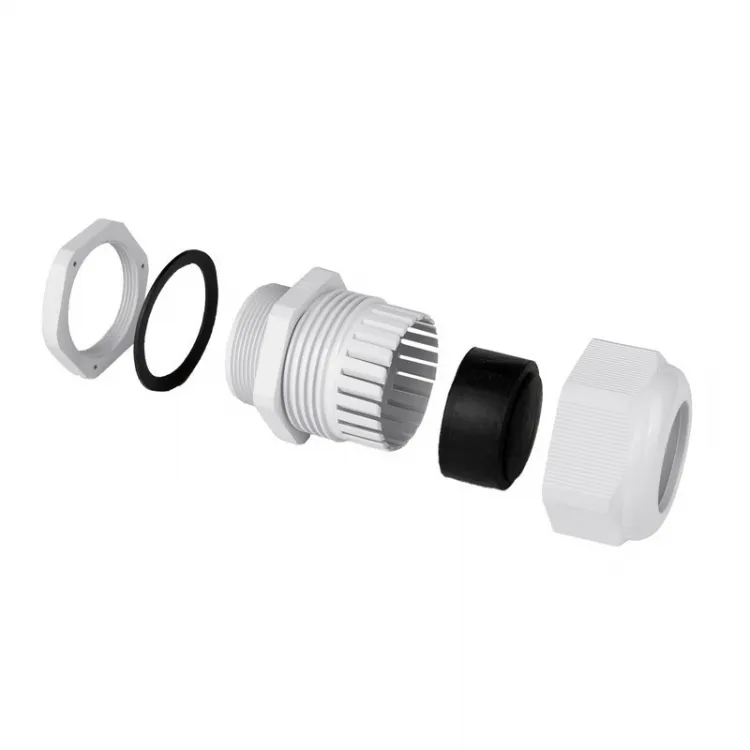

Конструкція кабельного вводу M:
• корпус;
• ущільнювач;
• гайка ущільнення;
• прокладка;
• фіксуюча гайка.

Матеріал кабельного вводу (гермоввода) M:
• деталі вводу – поліамід;
• ущільнювачі – неопрен.

Вибір гермовводу

При підборі гермоввода однією з найважливіших властивостей є ступінь захисту від пилу та вологи, тобто він підбирається відповідно до умов експлуатації. Далі враховується тип та переріз кабелю, з яким кабельний ввід буде застосовуватися, а також розмір різьблення самого вводу. Розмір різьблення кабельного вводу важливий, якщо він буде встановлюватися в готовий різьбовий отвір. У разі встановлення в отвір та закріплення за допомогою фіксуючої гайки розмір різьблення кабельного вводу значення не має.

Монтаж кабельного вводу

Монтаж кабельного вводу здійснюється за допомогою газового чи трубного ключа (різновид розвідного ключа). Для цього в металевій стінці шафи пробивається отвір необхідного діаметра. Корпус гермовводу встановлюється з одного боку, а фіксуюча гайка закручується з іншого. Ущільнююча гайка закручується після протягування через сальник провідника.

Розміри кабельного вводу  M25x1.5:
C1 – 25 мм;
C2 – 10 мм.
