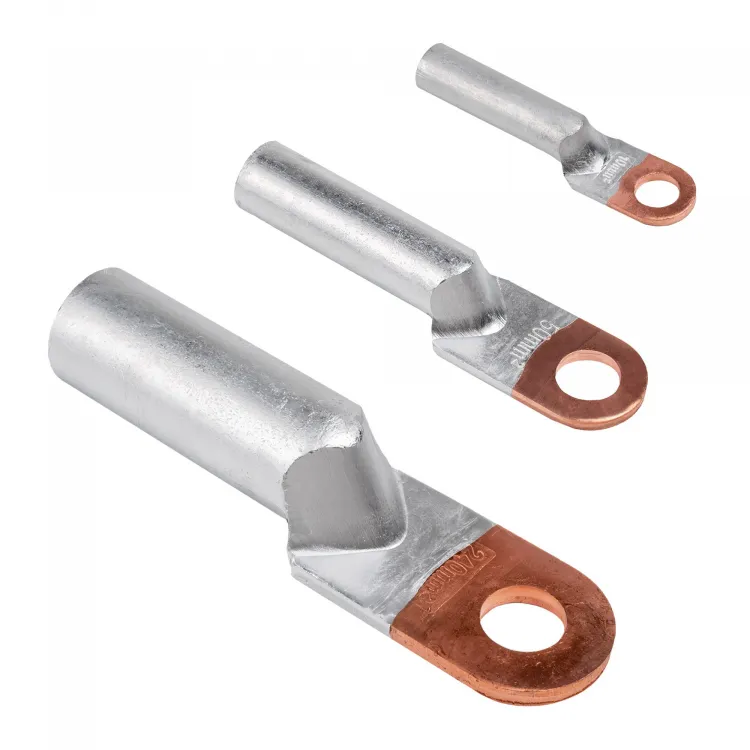

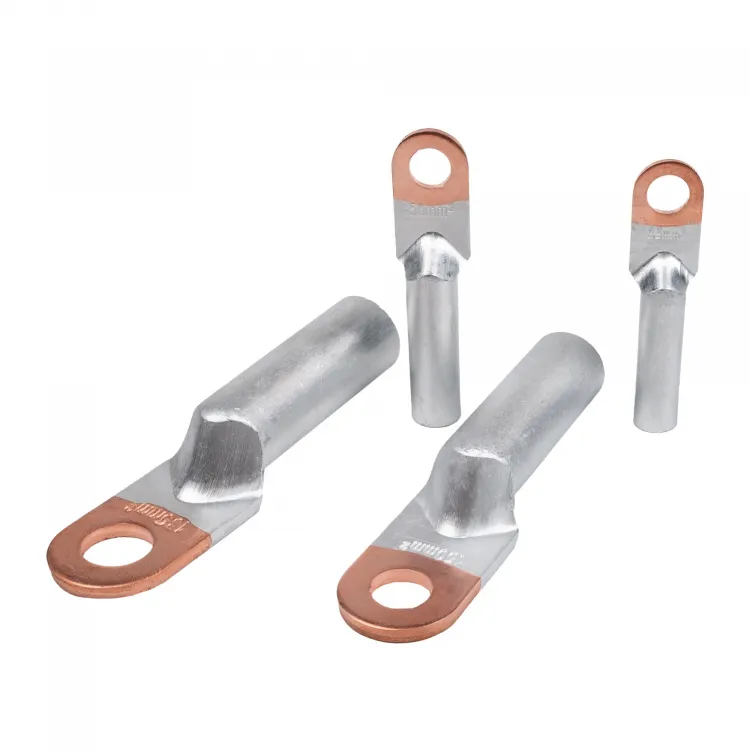

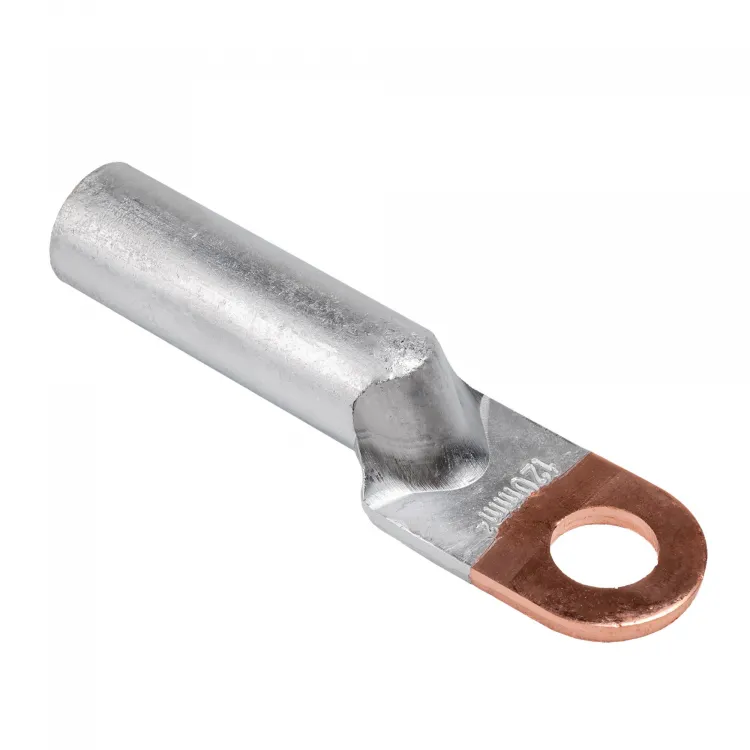

Кабельний наконечник мідно-алюмінієвий DTL 120

Мідно-алюмінієвий кабельний наконечник DTL 120 призначений для ефективного опресування силових алюмінієвих кабелів. Його основне застосування полягає в приєднанні алюмінієвих кабелів до мідних шин або клем обладнання. Наконечник має довгу хвостову частину, яку можна обтиснути спеціалізованими ручними або гідравлічними інструментами у двох місцях, забезпечуючи більш надійну фіксацію на кабелі.

Особливістю цього наконечника є наявність мідної контактної площадки, яка забезпечує значну поверхню контакту. При цьому вона компактна і не займає багато місця навколо болта. З'єднання міді з алюмінієм у наконечнику реалізується методом контактного зварювання. Цей метод забезпечує високу надійність конструкції та запобігає нагріванню в місці з'єднання, що важливо для збереження ефективності та довговічності кабельних систем.

D, мм: 20

d, мм: 15.0

S, мм: 3.6

W, мм: 28.0

L, мм: 108

⌀, мм: 14.8

L1, мм: 48

Рекомендований інструмент для обтискання наконечників DTL:
- Гідравлічні ручні прес-кліщі KYQ-300B, KYQ-400;
- Механічний ручний опресувальний інструмент та HX-120.
