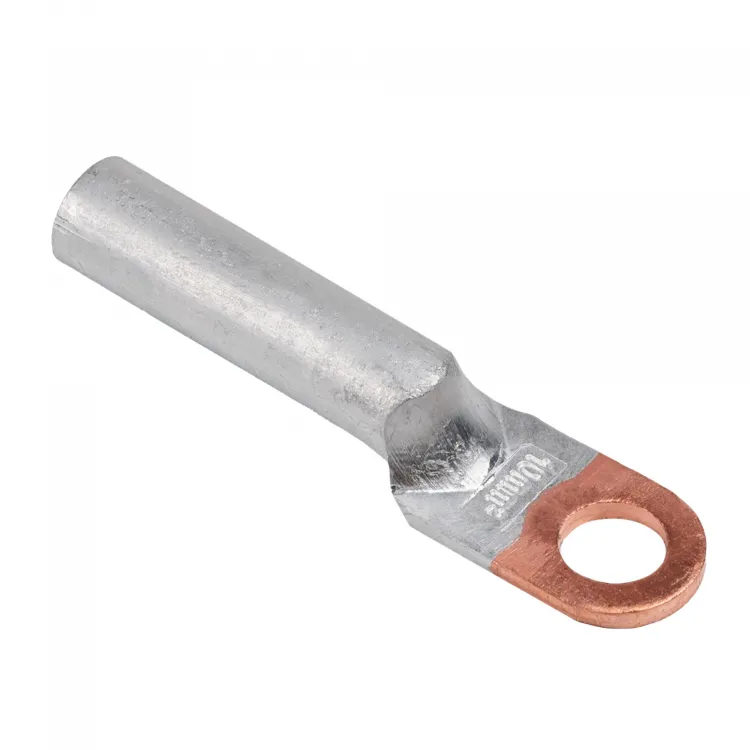

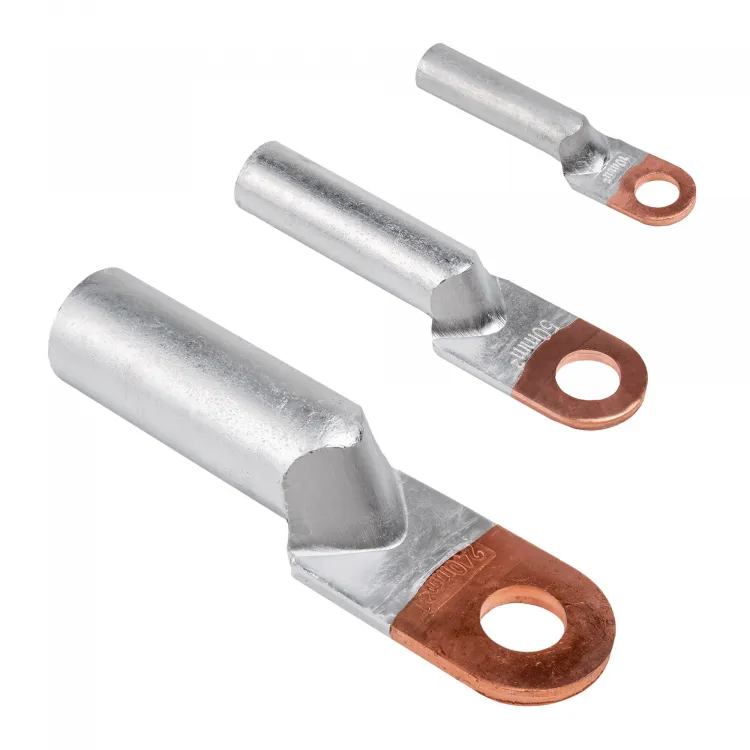

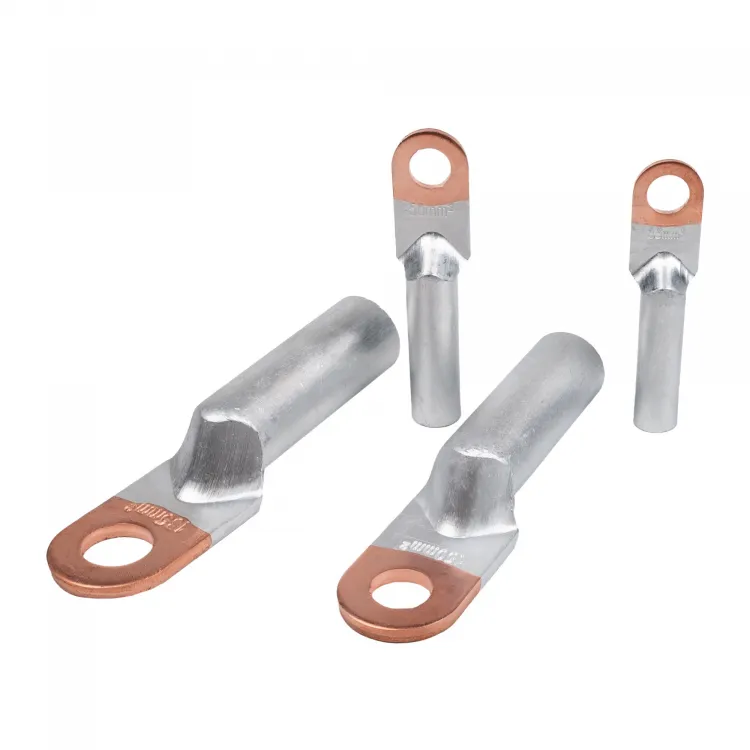

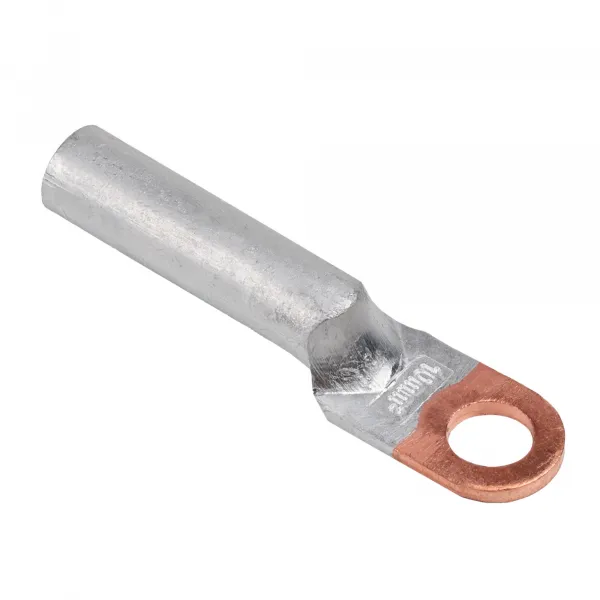

Кабельний наконечник мідно-алюмінієвий DTL 10

Мідно-алюмінієвий кабельний наконечник DTL 10 призначений для ефективного опресування силових алюмінієвих кабелів. Його основне застосування полягає в приєднанні алюмінієвих кабелів до мідних шин або клем обладнання. Наконечник має довгу хвостову частину, яку можна обтиснути спеціалізованими ручними або гідравлічними інструментами у двох місцях, забезпечуючи більш надійну фіксацію на кабелі.

Особливістю цього наконечника є наявність мідної контактної площадки, яка забезпечує значну поверхню контакту. При цьому вона компактна і не займає багато місця навколо болта. З'єднання міді з алюмінієм у наконечнику реалізується методом контактного зварювання. Цей метод забезпечує високу надійність конструкції та запобігає нагріванню в місці з'єднання, що важливо для збереження ефективності та довговічності кабельних систем.

D, мм: 9.2

d, мм: 6.6

S, мм: 1.7

W, мм: 14.2

L, мм: 61.5

⌀, мм: 8.6

L1, мм: 27

Рекомендований інструмент для обтискання наконечників DTL:
- Гідравлічні ручні прес-кліщі KYQ-300B, KYQ-400;
- Механічний ручний опресувальний інструмент та HX-120.
