Материал коннектора: латунь с лужением
Материал дополнительной втулки: медь с лужением
Номинальный ток: 10 А
Плоские вибростойкие коннекторы с частичной изоляцией применяют для быстрого и удобного соединения между собой и с клеммами оборудования медных многопроволочных проводов. Монтаж данных коннекторов на провод осуществляется методом опрессовки. Их применение позволяет быстро создавать и переподключать быстроразъемные соединения, обладающие высокой устойчивостью к вибрациям. Вибростойкие плоские коннекторы допускается применять на подвижных составах, где постоянно возникают вибрации, а также в других местах.
Для монтажа плоских вибростойких коннекторов требуется специальный инструмент для опрессовки наконечников в изоляции: HS-30J, SN-0725, REL 20025, REL 2206. Процесс обжима коннекторов производится непосредственно поверх изоляции.

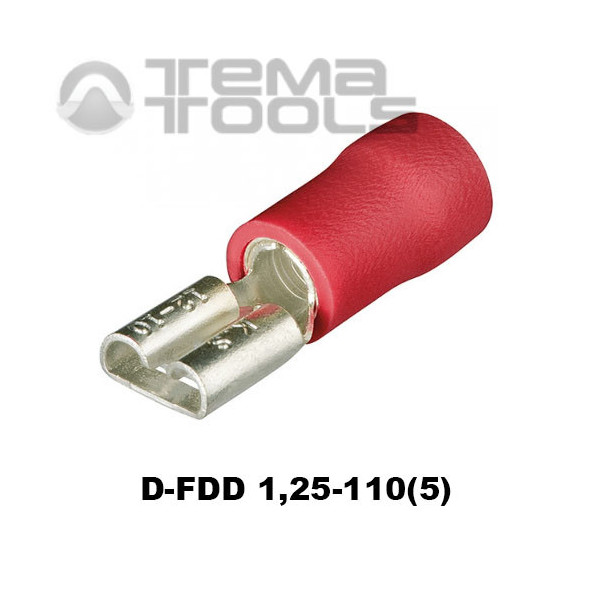

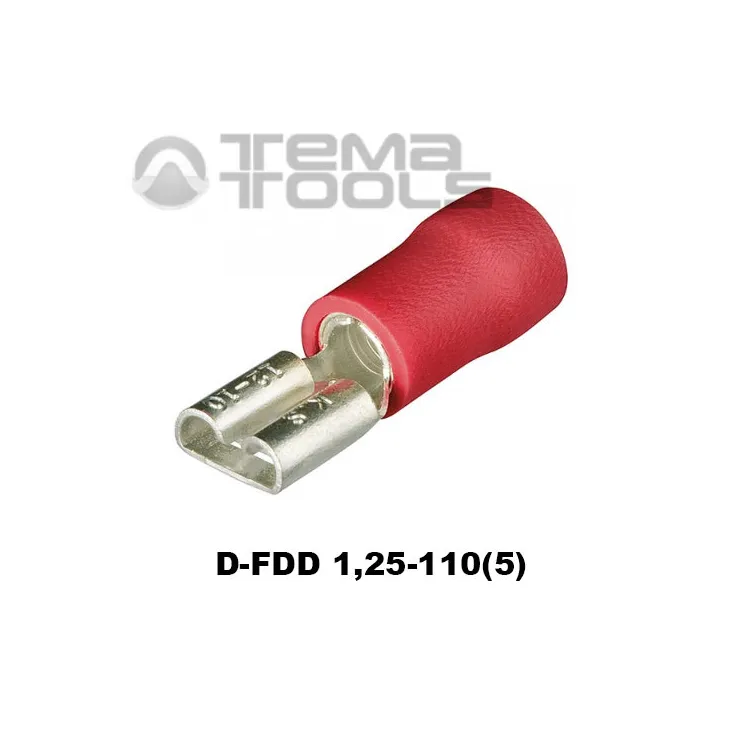

Конструктивно вибростойкий плоский разъем D-FDD представляет собой гнездо типа «мама», а разъем D-MDD изготавливается в видео плоского штыря типа «папа». Чтобы увеличить прочность соединения провода с коннектором, и увеличить площадь контакта между проводом и коннектором, в хвостовой части имеется дополнительная медная втулка, которая в добавок еще и упрощает процесс ввода многопроволочного медного провода.
Виброустойчивость соединению между плоскими коннекторами D-FDD и D-MDD обеспечивают выступы и отверстия в конструкции. Коннектор типа «мама» имеет углубление фиксатор, который совмещается с отверстием на коннекторе штыре типа «папа». В момент соединения коннекторов они совмещаются и сцепляются, требуя в дальнейшем дополнительного усилия для разъединения.
Температура эксплуатации: от -40°C до 70°C
Ød - 1.7 мм
W - 3.2 мм
L - 19.5 мм
B - 10 мм
H - 0.5 мм
