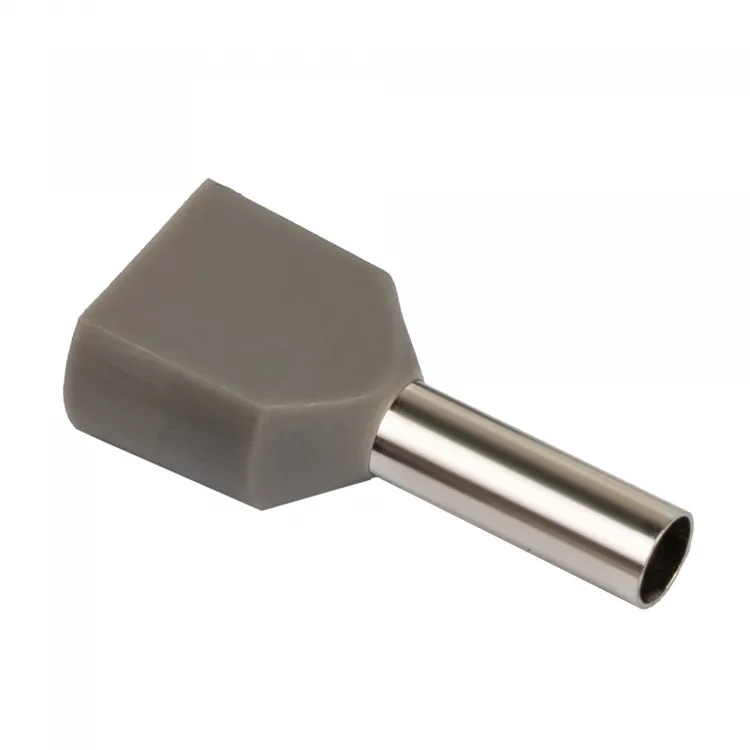

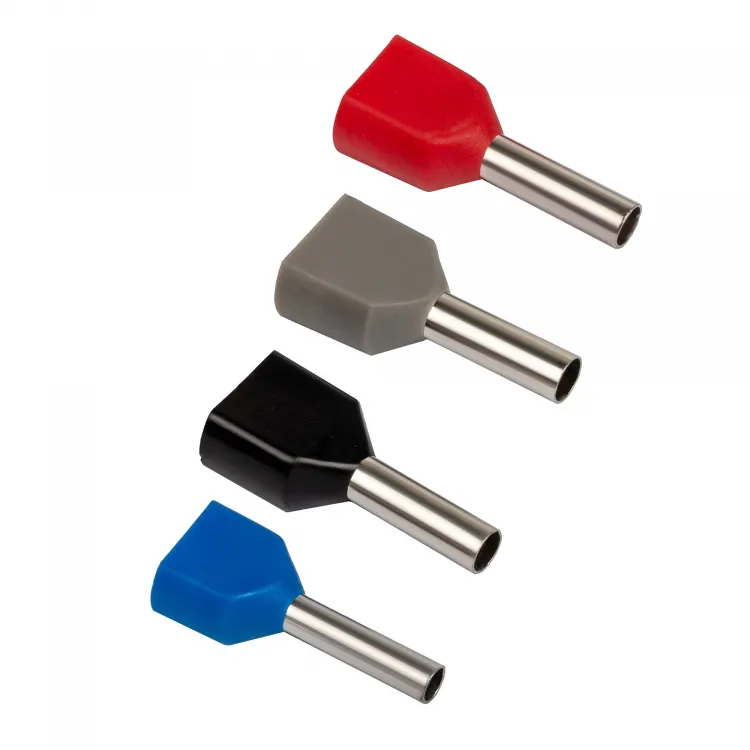

Наконечник втулочный двойной изолированный TE 2,5-10

Наконечник втулочный двойной изолированный TE 2,5-10 применяют для оконцевания многожильного медного кабеля, для создания на конце кабеля монолитного штыря, значительно улучшающего качество соединения. От обычных втулочных наконечников HB наконечники TE отличаются только размером пластикового изолятора, в котором может разместиться сразу два кабеля.

Изготавливается наконечник TE из медной штыревой втулки с лужением, на которую насаживается пластиковая манжета для изоляции. После опрессовки наконечник также выполняет защиту кабеля от воздействия окружающей среды.

Такой наконечник имеет сразу несколько преимуществ:
- скорость и простота монтажа;
- возможность соединения двух кабелей;
- защита конца кабеля от воздействия окружающей среды;
- обеспечение более надежного контакта кабеля с клеммой.

Для монтажа наконечника необходимо предварительно подготовить кабель, сняв с его конца изоляцию. Изоляцию необходимо снимать на всю длину втулки наконечника с запасом до 3 мм, при этом кабель не должен торчать с конца втулки.

Опрессовка втулочного наконечника TE производится специализированным инструментом: HS-04wf, HS-06wf, HS-16wf, HS-35wf, SN-02wf, SN-06wf, SN-16wf, HSC 8-6-4, HSC 8-16-4, HSC 8-6-6
