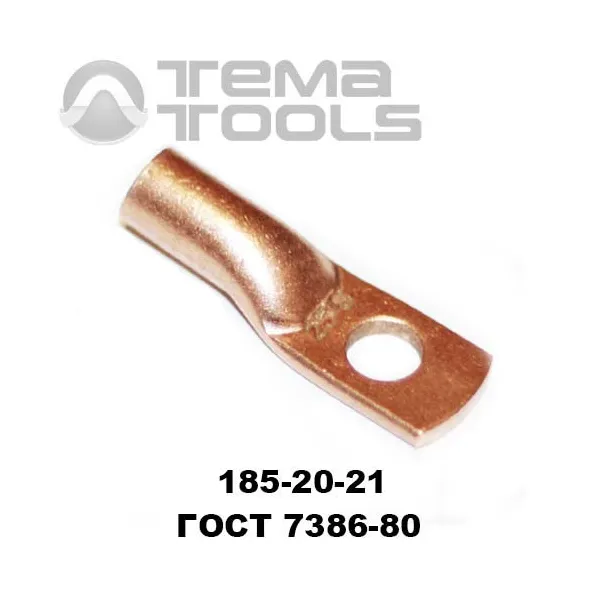

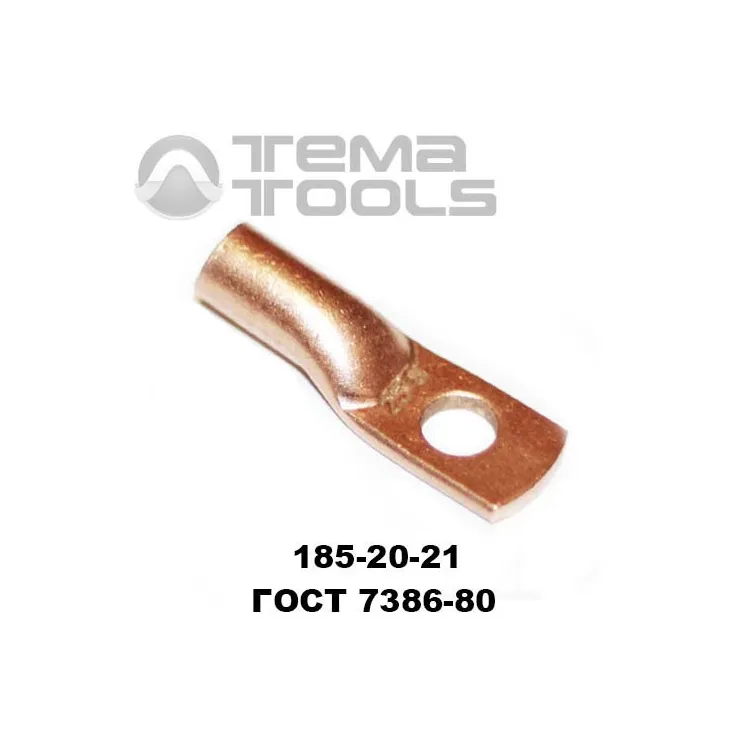

Наконечник кабельный медный 185-20-21

Медные кабельные наконечники ГОСТ 7386-80 применяют для опрессовки многожильных медных кабелей с классом гибкости 5 и 6 для их последующего надежного подключения к медным шинам и оборудованию. При оконцевании кабелей 2 и 3 класса гибкости для правильного подбора наконечников следует пользоваться специальными таблицами.

Медные кабельные наконечники, выполненные по ГОСТ 7386-80, изготавливают из медной трубки класса М2. Для удобства монтажа после изготовления наконечники подвергаются отжигу, что придает им большую пластичность. После производства они обязательно подвергаются обработке для удаления заусенцев и острых краев.

Дополнительные параметры кабельного медного наконечника 185-20-21 ГОСТ 7386-80:
Диаметр контактного стержня D - 20 мм
Внутренний диаметр d1 – 21 мм
Диаметр трубки d – 27 мм
Длина L – 96 мм
Глубина входа кабеля l – 38 мм
Ширина В – 40 мм
