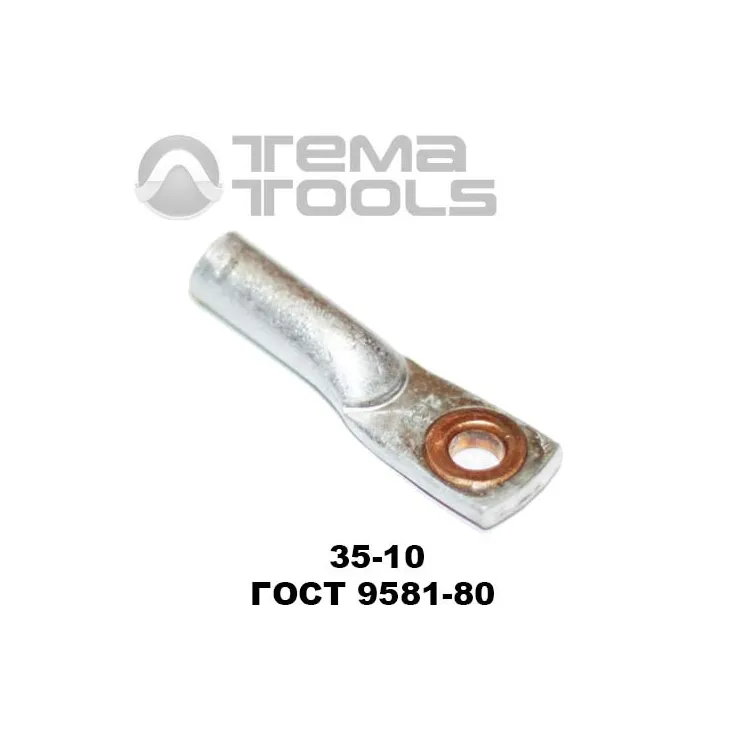

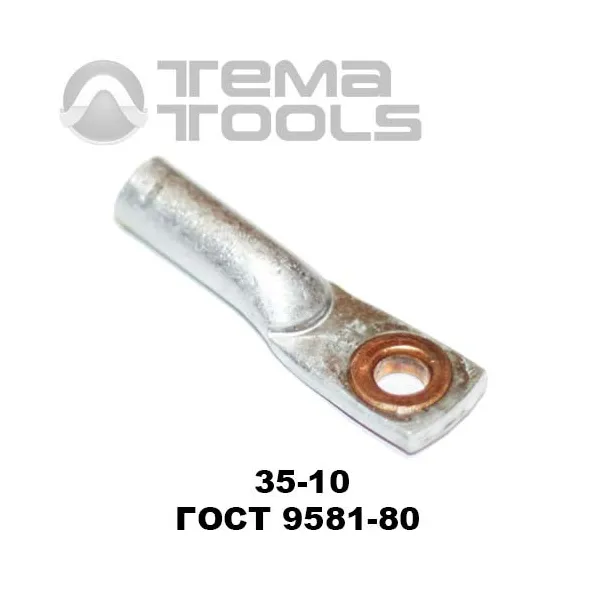

Наконечник кабельный медно-алюминиевый 35-10

Медно-алюминиевые наконечники изготавливают из двух металлов, меди и алюминия. Их применяют для оконцевания алюминиевых кабелей при необходимости их подключения к алюминиевым шинам и клеммам. Алюминий является основным материалом наконечника, в качестве которого выступает алюминий марки АД1. Медь марки М1 применяется только в качестве вставки в виде кольца, устанавливаемого в отверстие для болта. Контакт между наконечником и медной шиной осуществляется как раз через медную вставку.

Дополнительные размеры наконечника кабельного медно-алюминиевого 35-10 ГОСТ 9581-80:
Диаметр контактного отверстия D – 10,5 мм
Диаметр медной шайбы D1 – 16 мм
Внутренний диаметр трубки d – 8 мм
Ширина плоской части B – 20 мм
Глубина входа кабеля L1 – 30 мм
Общая длина L – 68 мм
Материал корпуса – алюминий АД1М
Материал втулки – медь М1
