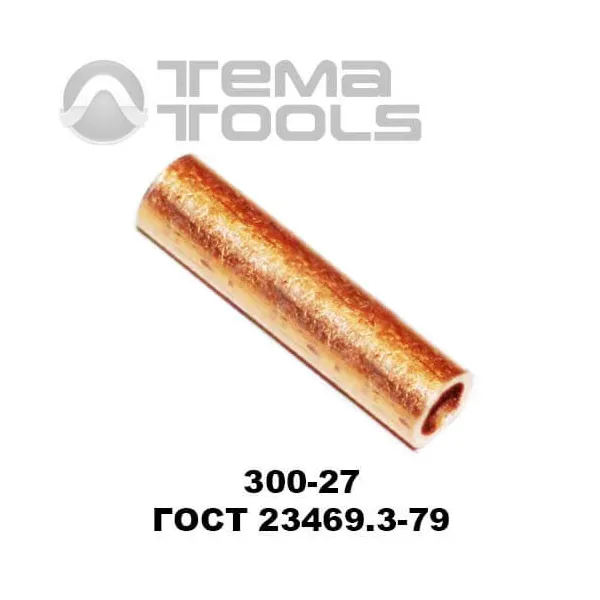

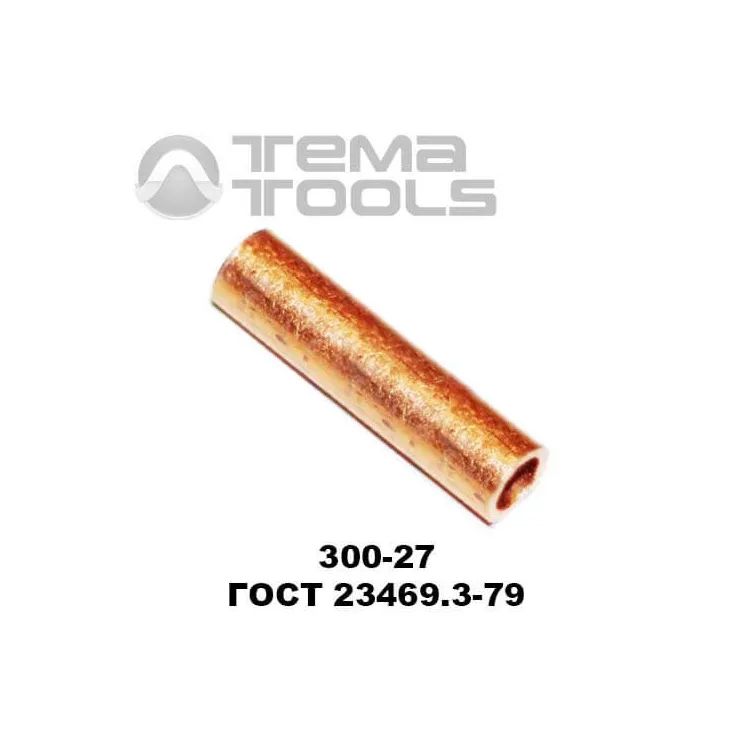

Гильза кабельная медная 300-27

Гильза кабельная медная ГОСТ 23469.3-79 применяется для быстрого соединения многожильных медных проводов и кабелей опрессовкой. В качестве материала изготовления гильзы применяется медная цельнотянутая трубка марки М2. Для монтажа гильзы потребуется специализированный инструмент пресс-клещи механические или гидравлические со специальной матрицей.

Соединительная медная кабельная гильза позволяет добиться надежного электрического и механического соединения кабелей, практически исключающего возникновение высокого контактного сопротивления, которое могло бы привести к сильному нагреву кабеля.

Размеры кабельной медной гильзы 300-27 ГОСТ 23469.3-79:
Внешний диаметр d – 34 мм
Внутренний диаметр d1 – 27 мм
Длина L – 75 мм

Для опрессовки медных соединительных гильз применяют следующие инструменты:
- Для гильз размером от 1,5 до 10 мм² применяют модели опрессовочного инструмента: HS-10, HS-16, HS-101, SN-0325;
- Для гильз размером от 6 до 300 мм² больше подойдут гидравлические ручные пресс-клещи YQK-120, YQK-300, KYQ-300B, KYQ-400, и механические ручные пресс-клещи HX-50 и HX-120.
